Rezistanslar; elektrik enerjisini ısı enerjisine dönüştürerek birbirinden farklı cihaz ve sistemlerde kontrollü ısıtma sağlayan temel bileşenler arasında yer alır. Üretim hatlarından ev tipi cihazlara kadar çok geniş bir kullanım alanına sahip olan elektrikli rezistans modelleri, kullanıldığı uygulamanın ihtiyaçlarına göre farklı malzeme, tasarım ve ölçü özellikleriyle üretilebilir. Bu yüzden rezistans üretim süreci sadece bir ısıtıcı elemanın hazırlanmasından ibaret değildir. Çalışma ortamı, kullanım sıcaklığı, güç değeri, mekanik şartlar ve montaj şekli gibi birçok unsur üretim aşamasını direkt olarak etkiler.
Rezistansın çalışma prensibi şu şekilde işler:
Rezistansın çalışma prensibi temel olarak elektrik enerjisinin ısı enerjisine dönüştürülmesine dayanır. Elektrik akımı, belli bir elektrik direncine sahip iletken malzemelerden geçtiğinde malzeme üzerinde bir ısı oluşumu meydana gelir. Oluşan bu ısı direkt temas yoluyla, hava aracılığıyla ya da uygun bir yüzey üzerinden uygulamanın ihtiyacı olan bölgeye aktarılır.
Bu yüzden ‘’rezistans nasıl çalışır?’’ sorusunun en doğru yanıtı, elektrik akımının dirençli bir ısıtıcı elemandan geçirilmesiyle ısı ortaya çıkmasıdır. Ancak ortaya çıkan ısının çalışma sıcaklığı ve miktarı, kullanılan malzeme ile beraber rezistansın tasarım özelliklerine ve elektriksel yönüne bağlıdır.
Elektrik direnci, rezistansın ısıtma prensibinin tam merkezinde yer alır. Rezistans teli gibi dirençli bir malzemeden elektrik akımı geçtiği takdirde elektrik enerjisinin bir kısmı ısıya dönüşür. Telin uzunluğu, kullanılan alaşım, kesit ve elektriksel özellikleri elde edilen direncin belirlenmesinde aktif rol oynar.
Bu yüzden üretimde sadece yüksek dirençli bir malzeme kullanmak yeterli değildir. Rezistansın çalışma gerilimi, güç değeri ve hedeflenen sıcaklıkla uyumlu bir elektriksel tasarım yapılması şarttır. Bu sayede ihtiyaç duyulan sıcaklığı kontrollü şekilde oluşturması mümkün hale gelir.
Rezistans üretiminde kullanılan tel ya da buna benzeri ısıtıcı elemanlar elektrik akımının geçtiği temel bölümdür. Akım bağlantı noktalarından ısıtıcı elemana ulaşır ve direnç oluşturan kısımda ısı ortaya çıkar. Daha sonra ortaya çıkan ısı, ürünün yapısına bağlı olarak çevreye ya da ısıtılacak parçaya aktarılır.

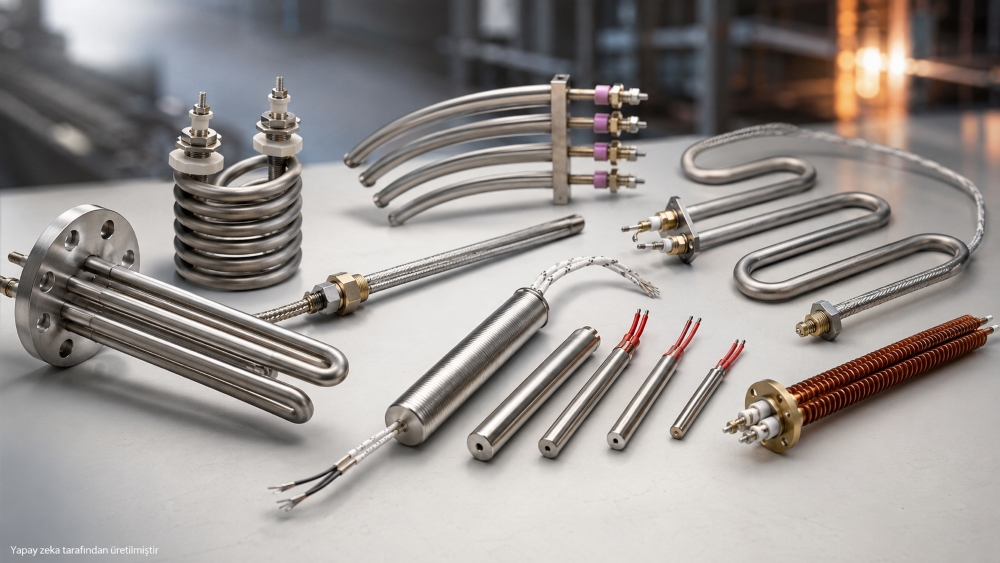

Boru, kelepçe, fişek, nozul, infrared ve döküm rezistans gibi ürünlerde bu enerji akışı aynı temel prensibine dayansa bile ısının aktarılma biçimi ve ısıtıcı elemanın yapısı birbirinden farklı olabilir.
Rezistans üretiminde kullanılan malzemeler şu şekilde sıralanabilir:
Rezistans malzemeleri belirlenirken ilk olarak çalışma sıcaklığı ve elektriksel ihtiyaçlar göz önünde bulundurulur. Rezistans teli üretiminde demir-krom-alüminyum ve nikel-krom esaslı alaşımlar sıklıkla tercih edilir. Bu malzemeler yüksek sıcaklıklarda çalışabilmeleri ve uygun elektriksel direnç özellikleri sunmasından kaynaklı farklı ısıtma uygulamalarında kullanılabilir.
Alaşım tercihi rezistansın performansını ve kullanım ömrünü etkileyen en önemli unsurlardan biridir. Yüksek sıcaklık aralığında çalışan bir endüstriyel rezistans ile daha düşük sıcaklık seviyesinde kullanılan bir ısıtıcı için aynı tasarım ve malzemenin tercih edilmesi her zaman uygun olmayabilir.
Yalıtım malzemeleri elektrik alarak aktif ısıtıcı elemanın dış yapıdan ayrılmasını sağlar. Aynı zamanda oluşan ısının istenmeyen kısımlara yayılmasını sınırlandırarak kontrollü ve güvenli bir çalışma sağlar.
Uygulamaya bağlı olarak magnezyum oksit ve seramik gibi farklı izolasyon çözümlerinden faydalanılabilir. Özellikle yüksek sıcaklık ve endüstriyel uygulamalarda izolasyon malzemesinin elektriksel şartlara, sıcaklığa ve mekanik etkilere karşı dayanıklı olması gerekir.
Rezistansın gövdesi ya da dış kılıfı, ürünü çalışma alanının etkilerine karşı koruma altına alan önemli bir bölümdür. Çelik, paslanmaz çelik ve farklı özel alaşımlar uygulamaya bağlı olarak değerlendirilebilir.
Malzeme tercihinde sadece sıcaklık değil, kimyasal maddeler, nem, mekanik darbe, korozyon ve temas şartları da dikkate alınmalıdır. Bu sayede rezistansın kullanılacağı ortam için en uygun dayanım seviyesi elde edilebilir.
Rezistans üretim aşamaları ise şöyledir:
Rezistans nasıl üretilir sorusunun cevabı, ürünün kullanıldığı alanın belirlenmesi ile başlar. Çalışma sıcaklığı, watt değeri, voltaj, montaj alanı, ölçüler ve bağlantı şekli gibi teknik bilgiler değerlendirilerek uygun tasarım ortaya konur.
Bu aşama özellikle endüstriyel uygulamalarda çok önemlidir. Çünkü aynı güç değerine sahip iki rezistansı bağlantı şekli fiziksel yapısı ya da ısı dağılımı farklı olabilir.
Tasarım sonrasında kullanılacak ısıtıcı eleman ya da rezistans teli hazırlanır. Telin uzunluğu, çapı ve geometrisi belirlenen elektriksel değerlere uygun şekilde düzenlenir. Ürünün tipine göre sarım, şekillendirme ya da farklı bir üretim yöntemi uygulanabilir.
Hazırlanan ısıtıcı elemanın dış yapısı ve elektriksel izolasyonu, rezistansın türüne bağlı oluşturulur. Boru rezistanslarda izolasyon malzemesi ve metal kılıf kullanılırken, infrared ya da döküm rezistansların aynı üretim yönteminden geçtiğini düşünmek doğru değildir.
Reizatsın sisteme güvenli şekilde bağlanabilmesi için uygun terminal, soket, kablo ya da bağlantı elemanları hazırlanır. Bağlantı noktalarının çalışma sıcaklığına ve elektriksel yüke uygun olması çok önemlidir.
Üretimin son aşamasında parçalar bir araya getirilir ve ürünün teknik özellikleri kontrol edilir. Elektriksel direnç, izolasyon durumu, güç değeri, ölçüler, bağlantılar ve genel fiziksel yapı uygulamaya göre denetlenebilir. Bu sayede rezistans üretimi tamamlanmadan önce ürünün belirlenen teknik ihtiyaçları karşılayıp karşılamadığı değerlendirilir.
Elektrik akımı, dirençli bir ısıtıcı elemanından geçtiğinde elektrik enerjisinin bir kısmı ısı enerjisine dönüştürür. Oluşan bu ısı rezistansın yapısına bağlı olarak çevreye ya da ısıtılacak yüzeye aktarılır.
Uygulamaya göre demir-krom-alüminyum ve nikel-krom esaslı alaşımlar gibi yüksek sıcaklığa ve uygun elektriksel dirence sahip malzemeler kullanılabilir.
Yüksek dirençli malzemelerden elektrik akımı geçirildiğinde kontrollü bir ısı oluşur. Bu özellik elektrik enerjisini etkili şekilde ısıya dönüştürülmesini sağlar.
Hayır. Fişek, boru, kelepçe, infrared, nozul ve döküm rezistans gibi farklı ürünlerin yapıları değiştiği için üretim ve tasarım aşamaları da farklı hale gelebilir.
Evet. Kullanılacak ekipmanın ya da makinenin ölçüleri, bağlantı yapısı, güç ihtiyacı ve çalışma şartlarına göre uygulamaya özel rezistans tasarlanabilir.
Watt değeri; hedeflenen ısıtma kapasitesi, çalışma gerilimi, direnç değeri ve uygulamanın ihtiyaçları dikkatli şekilde belirlenir.
İzolasyon malzemesi, ısıtıcı elemanın dış yapıdan ayrılmasına ve elektriksel güvenliğin sağlanmasına yardımcı olur. Aynı zamanda ısının kontrollü olarak aktarılmasını sağlar.
